FGM-148 Javelin

Загальна інформація

FGM-148 Javelin — переносний протитанковий ракетний комплекс «вистрілив — забув» із тепловізійною головкою самонаведення та можливістю атакувати ціль зверху (top-attack) або в прямим ударом (direct-attack). Розробка становить стандарт сучасних переносних ПТРК із фокусом на простоту застосування, малу помітність обслуги й високу ймовірність ураження броньованих цілей.

Історія створення

Розробка комплексу почалась у 1980-х роках США як відповідь на потребу в сучасному переносному ПТРК із «вистрілив-забув» можливостями. Проєкт реалізовували американські компанії у кооперації; система пройшла державні випробування і була прийнята на озброєння в кінці 1990-х — початку 2000-х. Javelin застосовувався у кількох конфліктах починаючи з 2000-х років і здобув репутацію надійного засобу ураження танків та бронемашин на середніх дистанціях.

Технічні характеристики

• Тип: переносний протитанковий керований ракетний комплекс
• Калібр ракети: 127 мм
• Довжина ракети: 1 081 мм
• Маса ракети: 11,8 кг
• Маса комплексу (ракета + пускова установка CLU): 22,3 кг
• Тип боєголовки: тандемна кумулятивна
• Маса бойової частини: 8,4 кг
• Тип наведення: інфрачервоний самонаведений канал (fire-and-forget)
• Мінімальна дальність стрільби: 65 м (пряма атака) / 150 м (атака зверху)
• Максимальна дальність стрільби: 2 500 м
• Режими атаки: зверху (top-attack) та прямої атаки (direct-attack)
• Швидкість польоту ракети: до 300 м/с
• Бронепробиття: здатна уражати сучасні танки з динамічним захистом, пробиваючи броню зверху

Конструкція та принцип дії

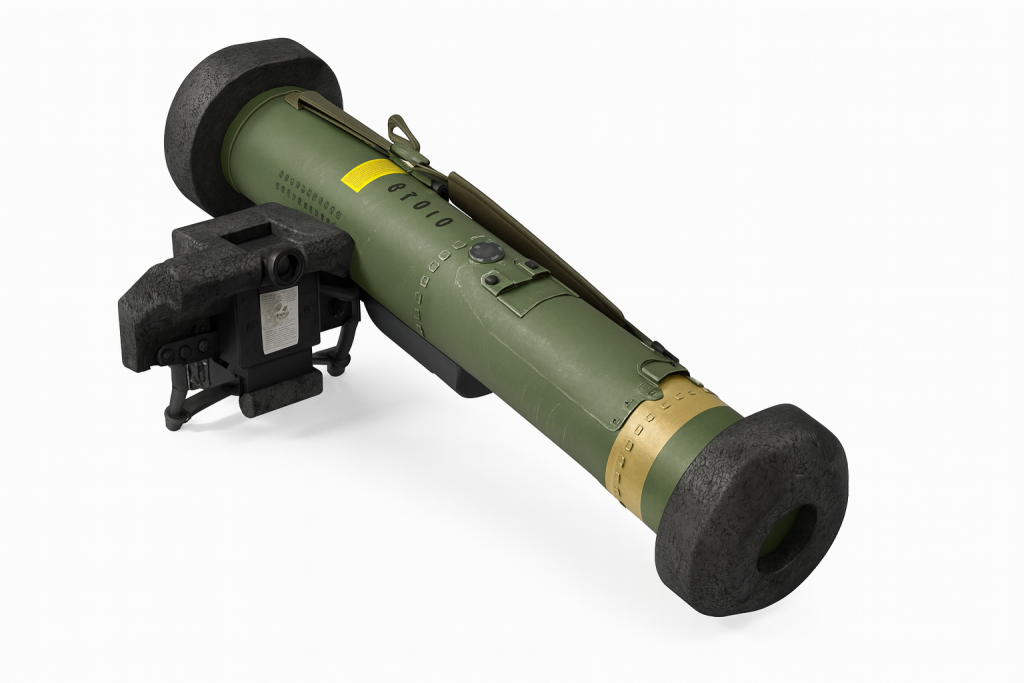

Комплекс складається з прицільно-пускового блоку (CLU) — багаторазового, із тепловізійною та денною оптикою, екраном та приладами для фіксування на цілі — і одноразової пускової труби з ракетою. Оператор виявляє і «захоплює» ціль через приціл CLU (lock-on before launch). Після пуску застосовується м’який старт (soft-launch): ракета витісняється з труби на малих швидкостях, а через деякий час включається маршовий двигун — це зменшує зворотну реакцію на марші та дозволяє безпечніше вести вогонь з укриття.
Ракета має інфрачервону головку самонаведення, яка здійснює самостійне наведення після старту, що дозволяє стрільцю переміститися або сховатися від відповіді ворога (прикриття посту). Top-attack режим дозволяє уразити танк у вразливішу ділянку даху.

Модифікації

• Block I / Block II / наступні блоки — послідовні оновлення електроніки, сенсорів, і бойової частини; кожна нова версія підвищує ефективність у завадових умовах, збільшує живучість датчиків і точність.
• Різні варіанти БЧ — підвищена тандемна БЧ для подолання ERA, варіанти для ураження легких броньованих цілей або фортифікацій.

Особливості

• «Вистрілив-забув» — після пуску оператор не потребує керування ракетою, що знижує ризик контрзасідки.
• М’який старт (soft-launch) — зменшений відкат і шум при першій стадії, полегшує застосування з укриттів і підготовлених позицій.
• Top-attack режим — висока ефективність проти сучасних танків за рахунок влучання у дах.
• Високий рівень автономності прицільного блоку (CLU) — дає змогу виконувати розвідку та цілевказівку незалежно від системи пуску, працює як окремий тепловізійний прилад.
• Зручність експлуатації — мінімальний рівень підготовки оператора для базового застосування (пошук, фіксація, пуск).

Система наведення та прицілювання

• Інфрачервоний (IIR) канальний сенсор у прицільному блоці забезпечує автоматичне захоплення цілі навіть у темряві або за складних погодних умов.
• Приціл CLU — багаторазовий прилад з екраном для теплового та денного каналів, має засоби збереження зображень, підсвічування і можливість роботи автономно.
• Режими роботи: автоматичне захоплення цілі перед пуском, можливість ручного наведення та корекцій при потребі.

Тактичне застосування

• Призначений для ураження основних бойових танків, БМП/БТР, легкоброньованої техніки, а також укріплень і об’єктів у закритій місцевості.
• Використовується як переносний засіб окремого підрозділу (пара оператор і помічник), а також може застосовуватися з укриття чи підготовлених позицій.
• Перевага — швидке реагування, можливість вести вогонь з непідготовлених позицій.
• Застосування в міських умовах обмежується правилами безпеки відносно вибухових зон та ризику прицільних помилок; у відкритому полі дозволяє вражати техніку на середніх дистанціях.

Цікаві факти

• CLU від Javelin може застосовуватися окремо як потужний тепловізійний прилад для розвідки.
• Технологія IIR-головки дає перевагу вночі та за слабкої видимості, однак у сильних завадових умовах (дим, сильні оптичні перешкоди) точність може знижуватись.
• Через концепцію «вистрілив-забув» Javelin значно знижує необхідну експозицію оператора на полі бою порівняно із системами, що вимагають наведення після пуску.
• У деяких операційних сценаріях відзначається висока ефективність Javelin саме завдяки режиму атаки зверху — сучасні танки мають найменший захист саме на даху.
